内容编辑HYCT941L系列开合式穿芯精密电流互感器
分类: 开合式互感器
发布时间: 2013-01-09 10:52

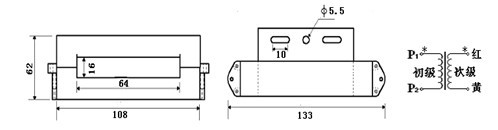

一、外形图、安装尺寸和线圈图：
表一：
_lit.jpg)
价格 : ￥0.00
运费 : ￥0.00
数量 :
运费 : ￥0.00
数量 :
一、外形图、安装尺寸和线圈图：
表一：
|
产品型号
|
额定输入电流
|
额定输出电流
|
额定采样
电阻RL |
额定采样电压
|
相移
|
非线
性度 |
线性范围
|
耐压
|
功率
|
|
HYCT941L-100A/33.3mA
|
100A
|
33.3mA
|
100Ω
|
3.33V
|
≤10'
|
≤0.1%
|
≥2倍额定
|
≥6KV
|
≤1.5W
|
|
HYCT941L -1000A/0.3A
|
1000A
|
0.3A
|
3.333Ω
|
1V
|
≤10'
|
≤0.1%
|
≥2倍额定
|
||
|
HYCT941L -2000A/1A
|
2000A
|
1A
|
|
|
≤10'
|
≤0.1%
|
≥1.5倍额定
|
||
|
HYCT941L -1000A/5A
|
1000A
|
5A
|
|
|
|
≤0.2%
|
≥1.5倍额定
|
||
|
HYCT941L -800A/5A
|
800A
|
5A
|
|
|
|
≤0.2%
|
≥1.5倍额定
|
||
|
HYCT941L -600A/5A
|
600A
|
5A
|
|
|
|
≤0.2%
|
≥1.5倍额定
|
||
|
HYCT941L -400A/5A
|
400A
|
5A
|
|
|
|
≤0.2%
|
≥1.5倍额定
|
||
|
HYCT941L -200A/5A
|
200A
|
5A
|
|
|
|
≤0.2%
|
≥1.5倍额定
|
表二：
|
产品型号
|
额定输入
电流 |
额定输出
电流 |
额定采样电压
|
相移
|
非线性度
|
线性范围
|
耐压
|
|
HYCT941L-100A/33.3mA
|
100A
|
33.3mA
|
≤1/2倍IC电源电压
|
≤5'
|
≤0.1%
|
≥2倍额定
|
≥6KV
|
|
HYCT941L -1000A/0.3A
|
1000A
|
0.3A
|
|||||
|
HYCT941L -2000A/1A
|
2000A
|
1A
|
≤10'
|
≥1.5倍额定
|
