结构特征

1.铁芯：由优质冷轧电工硅钢片组成

2.低压绕组：由整张铜箔线圈组成

3.高压绕组：由真空绕注的分段式双玻璃丝包线圈组成

4.低压端子

5.高压端子：接线方式可变，便于优化安装设计

6.弹性垫块：防止机械共振，降低噪音

7.夹件和小车：小车的滚轮能够旋转90°，便于纵向或横向移动。

8.填料型树脂绝缘：具有防潮与抗湿热。阻燃和自熄特性

技术特点

1.局部放电值低     由于线圈在真空状态下浇注，极大地防止线圈内气泡的产生，所以局部放电量完全达到国家的有关标准规定。

2.耐雷电冲击能力强      雷电冲击电压沿绕组的起始分布影响变压器绕组绝缘的损坏程度，箔式绕组起始电压分布接近线性。

3.抗短路能力强    低压绕组的铜箔宽度就是电抗高度，低压电流按绕组间的安匝平衡要求匹配，高低压绕组因短路引起的轴向力几乎为零。

4.抗干裂性能好      变压器采用填料型树脂和全铜箔结构，绝缘材料与铜导体的热膨胀系数最相近，有效防止线圈开裂。

5.过负载能力强     若相同的变压器负载损耗相等，则铜箔的截面积将相应较放大，体积增大后，填料树脂用量多，因此绕组的热容性大，变压器短时过载能力强。

6.阻燃特性好        采用填料型树脂浇注工艺有利于环境保护，变压器具有免维护，防潮，抗湿热，阻燃和自熄特性。在电弧的高温燃烧下，不产生任何有毒气体。

7.噪音低

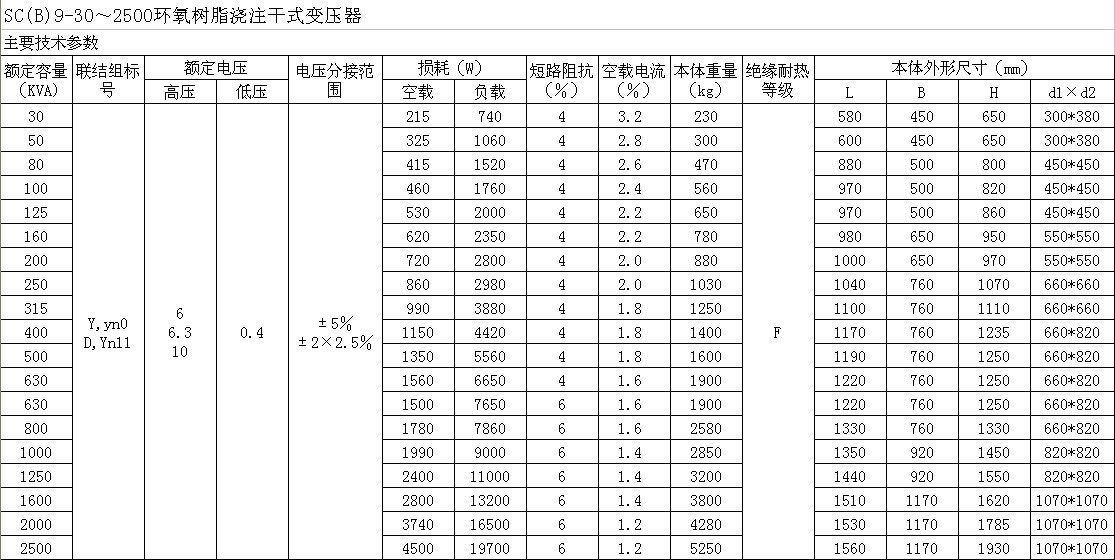

8.损耗低      SCB9系列与国内通常使用的“8”型产生相比，总损耗平均降低10-15％，具有很好的经济效益。
