作用

　　电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

使用

　　1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载

串联

　　2）按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故

　　3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危机工作人员的安全及仪表的绝缘性能。

　　另外，二次侧开路使E2达几百伏，一旦触及造成触电事故。因此，电流互感器二次侧都备有短路开关，防止一次侧开路。如图l中K0，在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停车处理。一切处理好后方可再用。

　　4）为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置

使用方法

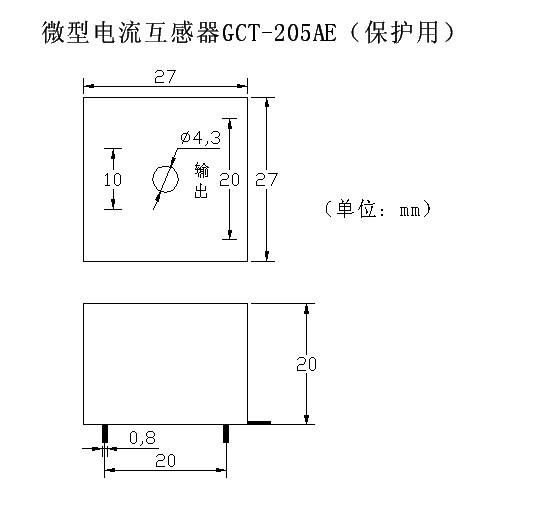

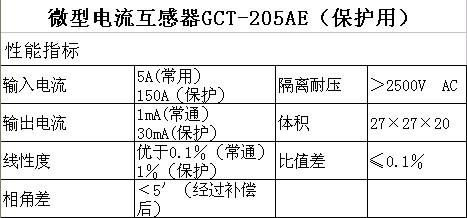

GCT-205AE一种精密电流互感器，输入额定电流为5A，额定输出电流为1mA。通过运算放大器，用户可调节电阻R的值在输出端得到所要求的电压输出。GCT-205AE的相移很小，一般可不补偿。由于GCT-205AE的动态范围很宽。特别是在测量和保护兼用同一互感器时，运算放大器需要有很好的性能。运算放大器的电源电压通常取±15V或±12V。

GCT-205AE次级如不加运算放大器而直接并联一个电阻使输出变换成电压信号也是可以的。前提是电阻要小于200Ω，输出电压最大150mV，这是仍能得到线性度优于0.1％的输出电压信号。和推荐电路比较，会使缩小了互感器的线性范围，使相移增大。
