三相串联电抗器（CLKSG2-0.8）

产品简介

　　串联电抗器里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。通常有电抗率4.5～6％电抗器，对5 次谐波通常电抗率为6％属于高感值电抗器，对3 次谐波通常电抗率为12～13％，对2 次谐波通常电抗率为26～27％属甚高感值电抗器。
　　
　　一、接入串联电抗器，电容器电压升高系数-K＝1 d 1 如 K＝6％1.06 10.06 1≈-d＝即运行电压升高6％，工作电流也随之大约6％。运行经验认为，装有串联电抗器的电容器容量占2／3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
　　
　　二、结构特点 1.该电抗器分为三相和单相两种，均为铁心干式。2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
　　
　　三、使用环境条件 1.海拔高度不超过2000米。2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。3.周围无有害气体，无易燃易爆物品。4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
　　

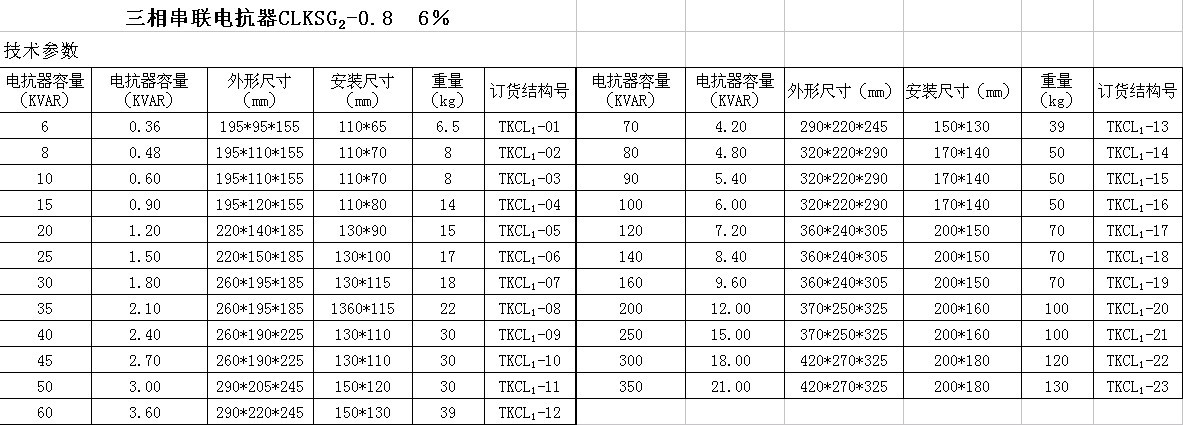

　　四、性能参数 1.可用于400V、660V系统。2.电抗率的种类：1％、6％、12％3.额定绝缘水平3kV／min.4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K.5.电抗器噪声不大于45dB 6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.8.三相电抗器的任意两相电抗值之差不大于±3％。9.耐温等级H级（180℃）以上。

概述

里面通过的是交流电流，它是与补偿电容器串联使用，它的作用是对稳态性的谐波（5,7,11,13,次）构成串联谐振，起消除谐波对电容器和其它电器设备的危害，保护电容器的爆炸和谐波影响的容量，使用电设备安全，而正常的工作，通常有5-7％电抗率的电抗器及13％电抗率的电抗器，属高电感值的电抗器。

型号说明

CL  K   S   G    2  -   0.8

CL—串联补偿

K—电抗器

S—三相

G—空气（干式）冷却

2—设计序号

0.8—最高运行交流电压(KV)
